T8-C-Q1全控智能開關
安裝/設置/使用說明書
安 全 事 項
為了安全、有效的使用本開關，請您在使用前閱讀本說明書
禁止在通電的情況下觸摸開關后面的接線端子部分和開關線路板部分
禁止在通電的情況下安裝本開關
禁止所接負載超過本開關額定功率
禁止在潮濕或可能引起爆炸的環境中使用
請勿使用注入式電源，如調壓器等
請勿使用含酒精、甲醇等化學洗滌劑清潔開關
非專業人員請勿拆卸本開關

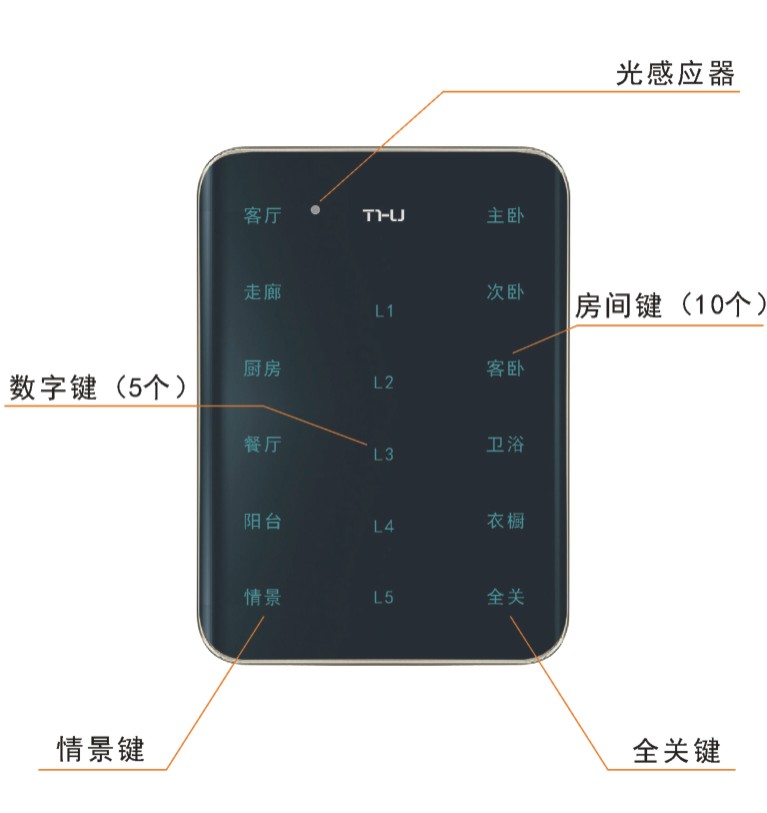

開關正面圖
產 品 參 數
產品名稱：全控智能開關
產品型號：T8-C-Q1
安裝類型：86型安裝
供電輸入：AC220V/50～60Hz
使用負載：燈具＜500W/路（阻性負載）
燈具＜200W/路（容性負載）
插座＜1000W/路（阻性負載）
控制路數：燈具50路
插座50路
操作方式：電容式觸摸
工作溫度：-10℃～50℃
產品尺寸：120mm×86mm×38mm
安 裝 方 法
（標準安裝）
1.用螺絲刀對準開關下面撬口，旋轉撬開面板
2.按照接線圖正確接好導線
3.接線完成后，將開關安裝在暗盒里面
4.蓋上面板，安裝其它開關
5.所有開關全部安裝完畢，等待1分鐘，即可通電設置開關
斷電→接線→安裝/蓋面板→等待1分鐘→通電→調試
（快速安裝）（不推薦）
1.將總電源斷開，確認線盒線路已經斷電
2.開關不需要打開面板，先將電源火線和零線接入開關（注意不要接錯）
3.再將燈具或插座控制線，依次正確接入開關的輸出端口
4.將所有開關接線完成，通電（注意安全）再依次按開關上的數字鍵，確認所接端口是否正確
5.所有開關端口接線確認完成，再關閉總電源
6.打開開關面板，將開關安裝完畢，再蓋上開關面板
7.所有開關安裝完成，并全部蓋上面板，通電再進行開關的設置

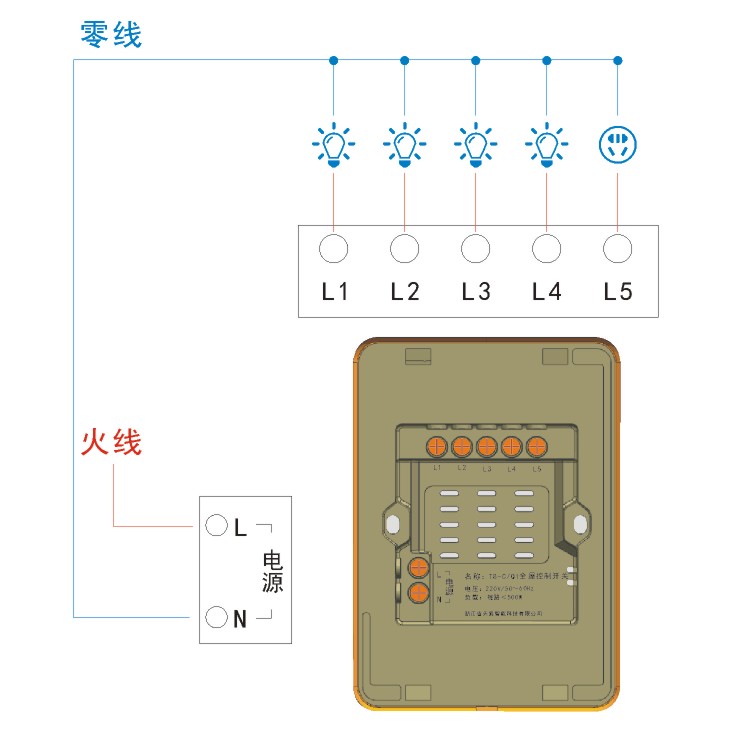

開 關 接 線 圖
（推薦將功率大的用電設備接入1號端口）
（可以定制大功率輸出端口）
開關輸出為火線，輸出端口可以全部接燈具或全部接插座，或者兩者混接，但每路輸出負載不可以超過額定數值

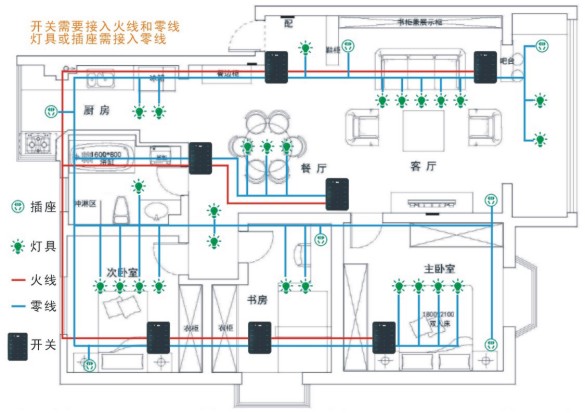

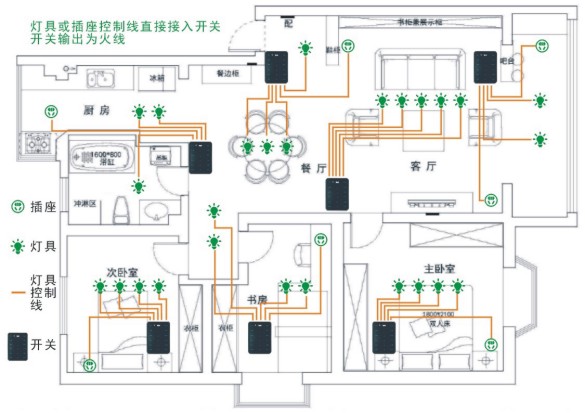

戶型模擬接線圖
功 能 特 點
無線組網：
開關之間為無線方式組網，不需要信號線連接，開關重新上電會自動組網，并且具有設備中繼功能。
觸摸操作：
觸摸開關上面的各個按鍵，可以直接打開本開關控制的燈具及插座或控制其它開關上的燈具及插座的功能。
房間互控：
開關設置以后可以相互控制所有50路燈具和50路插座，并且同步顯示燈具及插座的狀態，在APP上可以同步控制開關。
情景模式：
情景模式可以一鍵打開多組燈具，每個開關可以單獨設置不同的5組模式，也可以在APP上設置更多的情景模式。
狀態顯示：
開關上房間指示燈為紅色時，該房間有燈具開啟，房間指示燈為藍色時，該房間燈具關閉，APP會同步顯示開關的狀態。
自動夜光：
按鍵有LED背光顯示，方便在晚上使用開關，晚上按鍵背光自動變暗。
離家模式：
按住全關鍵2S可以一鍵關閉所有燈具，實現一鍵離家關閉功能，APP上也具有此功能。
APP控制：
可以增加智能主機，在手機APP上對開關進行控制。
定時控制：
在APP上可以隨意設置所有燈具或插座的定時開啟及關閉，也可以設置多路同時聯動開啟/ 關閉
使 用 方 法
1.開關安裝：
開關適用于各種戶型的套房，自帶5路火線輸出，面板上有10個房間鍵，每個房間鍵能控制5路輸出，在任一開關上都能控制50路燈具和50路插座，輸出端口可以接各種燈具或插座，一般推薦每個房間安裝1-2個開關，將該房間的燈具或插座的控制火線接入開關，其它房間以此類推，開關如有多余輸出端口，也可以就近接入其它房間的燈具或插座，再與玄關或通道處安裝幾個開關，安裝設置完成后，即可在任一開關上隨意控制家中所有的燈具和插座。（一套房子一般需要8-10個開關即可）
2.開關設置：
開關安裝完成通電后要先設置內網密碼（用于開關之間的通訊）和數字鍵名稱（用于在其它開關上控制本開關的燈具或插座）
2.1內網密碼設置：
同時按住數字4/5鍵5S左右，所有紅藍指示燈閃3下，蜂鳴器提示后，在5個數字鍵里面輸入6位密碼，再按全關鍵確認退出，開關內網密碼設置完成。
格式為：數字鍵4/5（5S）+6位數字鍵（密碼）+全關鍵。
如果其它開關在通電狀態，且原來的內網密碼一樣，則會接收該密碼，使所有開關全部一鍵設置為此密碼
2.2內網密碼復位：
同時按住數字4/5鍵5S左右，所有紅藍指示燈閃3下，蜂鳴器提示后，不輸入任何密碼，直接按全關鍵確認退出，內網密碼復位成功
格式為：數字鍵4/5（5S）+全關鍵。
如果其它開關在通電狀態，且原來的內網密碼一樣，則會接收本次密碼復位，使所有開關全部一鍵復位為初始密碼。
注：使用智能主機添加本開關時，需要先將開關內網密碼全部復位為初始密碼才可以接入主機。開關密碼將由APP端自動產生。
2.3數字鍵名稱設置:
開關有2組顯示界面，平時待機狀態顯示的是燈具的情況，1S內雙擊全關鍵，所有指示燈流水閃動，蜂鳴器提示后會進入插座顯示界面，在不同的界面可以對開關進行燈具或插座的設置及控制。上面的5個數字鍵可以直接控制本開關的5路輸出,每個按鍵根據需要單獨設置此路輸出為控制燈具或控制插座，并且設定此路輸出的按鍵名稱,用于其它開關對該路輸出的控制。
2.3.1設置燈具控制：
列如：把開關數字1號鍵設置為控制主臥1號燈具,確定主臥1號燈接在開關的1號輸出端子上，在開關待機狀態，按住1號數字鍵，5S后蜂鳴器"滴"一聲，1號數字鍵閃爍，再按主臥鍵，再按1號數字鍵，最后按全關鍵確認退出，設置完成。
格式為：數字鍵(5S)+房間鍵+數字鍵+全關鍵。
設置完成后，可以在這個開關上直接按1號數字鍵，或者按主臥鍵+數字1號鍵，將會打開或關閉主臥的1號燈具，也可以在其它開關上按主臥鍵+1號數字鍵來控制主臥的1號燈具。其它燈具的設置以此類推。
2.3.2設置插座控制：
列如：把數字2號鍵設置為控制主臥2號插座，確定主臥2號插座接在開關的2號輸出端子上，開關在待機狀態，1S內雙擊全關鍵，顯示流水燈，進入插座界面，按住2號數字鍵,5S后蜂鳴器"滴"一聲,再按主臥鍵,再按2號數字鍵,最后按全關鍵確認退出,設置完成。
格式為:雙擊全關鍵+數字鍵(5S)+房間鍵+數字鍵+全關鍵
設置完成后，可以在這個開關上直接按2號數字鍵，將會打開或關閉主臥的2號插座，也可以在本開關或其它開關上按全關鍵進入插座界面，再按主臥鍵+2號數字鍵來控制主臥的2號插座。其它插座的設置以此類推。
如將2個開關上的數字按鍵設置同一名稱，則該2個按鍵將組成雙控,2個開關上各自的輸出端口同步動作。
可以將不同房間的燈具或插座接到同一個開關上面，開關的數字鍵都可以隨意設置各種名稱，如一個開關上的數字鍵1設置為客廳1，那數字鍵2也可以設置為主臥1，數字鍵3可以設置為書房1等。
數字鍵設置為燈具，那么在插座界面直接按該數字鍵無效，數字鍵設置為插座，那么在燈具界面直接按該數字鍵無效
3.開關功能:
3.1.互控功能：
在任一開關上都可對網內所有燈具和插座進行操作。
方法1：開關在待機狀態，按房間鍵，指示燈閃爍，5S內選擇數字鍵，即可打開該路燈具，5S內再次觸摸該數字鍵，關閉該路燈具，也可在5S內觸摸其它數字鍵，即可打開或關閉其它燈具，無操作5S后自動退出回到待機狀態
（雙擊全關鍵進入插座界面，可以按上面的方法對插座進行控制，沒有操作10S后自動回燈具界面）
方法2：一鍵關閉一個房間的燈具或插座:開關在待機狀態，按房間鍵，指示燈閃爍，5S內按全關鍵，關閉該房間所有燈具。
（雙擊全關鍵進入插座界面，可以按上面的方法對插座進行一鍵關閉控制）。
以上操作時可以直接按其它房間鍵對其它房間進行控制
3.2.狀態顯示：
開關在待機狀態時為顯示燈具的界面，所有按鍵指示燈為藍色，如有房間里面有燈具開啟，該房間指示燈變為紅色，觸摸該按鍵，燈具開啟的數字鍵指示燈為紅色。
進入插座界面后會顯示各個房間插座的開啟和關閉的狀態，有開啟插座的房間會顯示紅色，觸摸該按鍵，插座開啟的數字鍵指示燈為紅色，在插座界面，雙擊全關鍵或10S后無操作會退到燈具顯示界面。
3.3.離家模式：
待機時在任一開關上按住全關鍵2S，所有指示燈閃爍，提示音長鳴，可以關閉網內所有的燈具，實現一鍵全關功能。
3.4.房間鎖定:
在燈具界面，按住需要鎖定的房間鍵2S，該房間指示燈慢閃，即將該房間里面的燈具狀態鎖住，其它開關不能對該房間的燈具進行操作，再次按住該按鍵2S，解除鎖定功能。（插座界面無此功能）
3.5.情景模式:
3.5.1模式設置：
情景模式為一鍵開啟多路燈具，每個開關可以單獨設置５組模式，每組模式可以存儲多組燈具。
列如：情景1加入走廊1/客廳1/主臥2/這3路燈具，按情景鍵5S，指示燈閃爍，按數字1號鍵，再按走廊鍵，按數字1，再按客廳鍵，按數字1，再按主臥鍵，按數字2，最后按全關鍵確認退出，設置完成。
格式為：情景鍵(5S)+數字鍵(選擇情景編號) +房間鍵+數字鍵(選擇需要加入的燈具編號)+····(繼續增加要加入的燈具編號)+全關鍵。
其它情景模式以此類推。
設置完成后，按上面的操作再次設置，即會覆蓋上次的情景。
3.5.2情景模式操作：
待機狀態按情景鍵，指示燈閃爍，5S內按數字鍵，打開該情景模式里面的燈具，模式里面的燈具已經有處于打開狀態，該燈具狀態不變。
（插座界面無此功能）
疑難解答
1.1開關安裝后觸摸沒有反應：
答：
①開關是否已經通電？
請連接電源，且面板指示燈亮起。
②是否帶電蓋上面板？
請關閉電源，2分鐘后再通電測試。
③按鍵觸摸時有聲音，但不能操作
是否進入設置狀態或鎖定狀態，請按全關鍵退出設置狀態或重新上電重啟開關
1.2開關之間不能相互控制：
答：
①開關安裝位置是否超過收發距離？
請調整開關之間的距離或在中間增加開關。
②有其它無線干擾信號？
請關閉電源，2分鐘后再通電。開關會自動組網。
③檢測開關內網密碼是否一致？
如有一些開關可以互控，其它一些開關不能聯網控制，請按照2.1內網密碼設置重新對所有開關進行內網密碼設置，使所有開關保持一樣的內網密碼。
1.3房間按鍵一直閃爍：
答：
①此時該按鍵開啟了房間鎖定功能
請按住該按鍵2S，聽到提示音后，該指示燈恢復，該房間鎖定狀態解除
1.4面板顯示已經關閉燈具，但燈具沒有關閉：
答：
①開關輸出端口接錯？
請重新調整輸出端口位置，正確接入
②燈具開啟電流過大？
一般情況下，有多個LED電源組成的燈具（如花燈等），因為啟動時的瞬間電流過大， 導致開關里面的繼電器觸點黏連，所以關閉燈具時，繼電器觸點沒有彈開，使燈具還在開啟狀態，可以嘗試關閉電源或拍打開關，使繼電器觸點復位。（或可咨詢本公司，更換大電流繼電器）
